Hallenbüro auf Stahlbau 4-seitig 6,50 x 4,50 m 29,25 m² (HS4-6545)
Art.Nr.: HS4-6545
EUR 25.583,00
inkl. Versandkosten | zzgl. Montage vor Ort | zzgl. 19% USt
Unsere Fachberater an der Hotline stehen Ihnen bei Fragen zu unseren Produkten gern zur Verfügung. Sie erreichen die Hotline zu unseren Geschäftszeiten unter 0571 / 50 54 5-25
Produktbeschreibung
Position
Menge
Bezeichnung

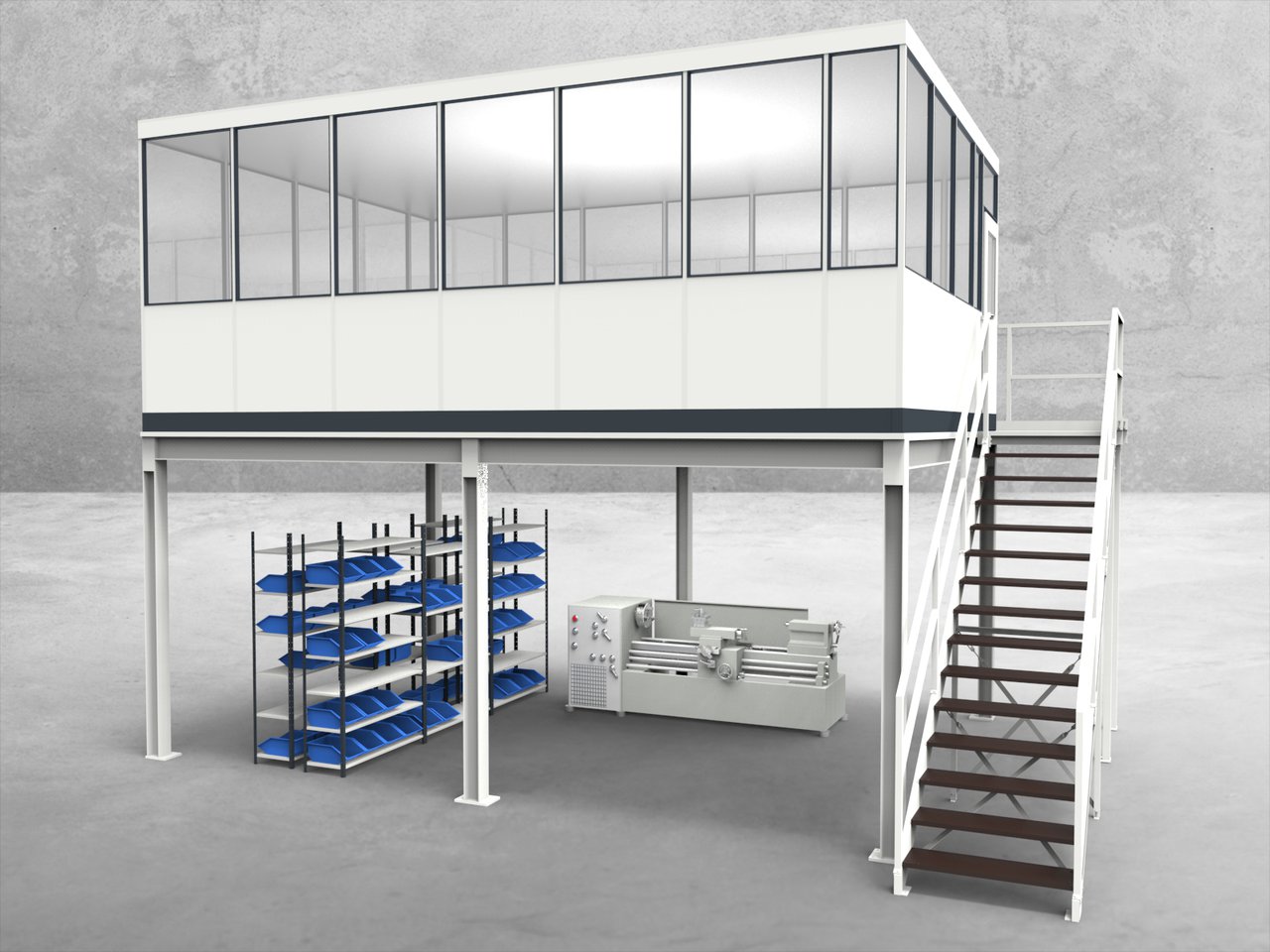

Hallenbüro auf Stahlbaubühne - becker.raumsysteme®
Bestehend aus Stahlbaubühne und Obergeschoss, Gesamthöhe der Anlage 5.527 mm,
Obergeschossausführung als Hallenbüro
4-seitig, Abmessung: L x T = 6.545 x 4.545 mm
Innenmaß: L x T = 6.455 x 4.455 mm
lichte Raumhöhe 2.510 mm, Wandhöhe 2.790 mm
Stahlbaubühne - becker.raumsysteme®
Bühnenlänge: 6575 mm
Bühnenbreite: 4575 mm
Bühnenhöhe: 2810 mm
Bühnenfläche: ca. 31,74 m² einschl. Treppenpodest
Oberkante Bühnenbelag: 2850 mm
Anzahl Stützen: 6 Stk.
Ausführung:
Die Stahlbaubühne besteht aus Haupt- und Nebenträgern, stehend auf Stützen. Anzahl und Größe der Felder nach statischer Auslegung
Stahlkonstruktion für Stahlbaubühne
Träger und Stützen aus warmgewalzten Stahlprofilen, IPE / HEB Stahlträger lt. Auslegung
Bühnenbelag, Spanplatte, P6, 38 mm, Oberflächen roh/roh
Verlegeplatte ohne Zuschnitt, Verlegung mit Nut und Feder, Der Stoß der Platten erfolgt immer auf einem Träger
PVC-Fliesen, 608 x 608 x 2 mm, Farbe Anthrazit 1060
Komplett mit Kleber und Schweißdraht, antistatisch, Elastischer homogener PVC-Bodenbelag, einschichtig, richtungsorientiert, durchgehend marmoriert, Brandklasse B1, Nutzungsklasse 34 + 43, Beanspruchungsklasse K5
Treppenaufgang - becker.raumsysteme®
Anschluß über Treppenpodest an Stahlbaubühne, Podesthöhe wie vorbeschriebene Bühnenhöhe, Treppenausführung:
Treppenbreite: 1.090 mm einschl. Geländer
Treppenlaufbreite: 1.000 mm nutzbar
Treppenlänge: ca. 5.190 mm einschl. Treppenpodest
Treppenneigung: 36° gemäß ZH 1/113
(Richtlinien der Gewerblichen Berufsgenossenschaften)
Ausführung:
Stahlwangen mit beidseitigem Sicherheitsgeländer, Treppenpodest und Vorbereitung für Holztrittstufen
Holztrittstufen aus Mehrschichtplatte Sieb/Film
Für Treppenlaufbreite 1.000 mm, 300 mm tief, rutschhemmend, Kanten gefasst und grundiert, einschl. Befestigungsmittel
Hinweise zur angebotenen Stahlbaubühne
Eine prüffähige Statik gehört nicht zum Angebotsumfang. Wir werden Ihnen jedoch eine solche gegen gesonderte Berechnung erstellen.
Die Überprüfung nach Eignung und Festigkeit der vorhandenen Bodenplatte erfolgt bauseits. Fußbodengenauigkeiten nach DIN 18202, Tabelle 3, Zeile 3 werden vorausgesetzt.
Anprallasten nach DIN 1055 wurden nicht berücksichtigt. Zur Erledigung der Montagearbeiten ist bauseits ein Gabelstapler mit ausreichender Tragkraft und Hubhöhe zu stellen
Hallenbüro auf Stahlbaubühne - becker.raumsysteme®
Materialbedarf Hallenbüro:
Sichtelement, Raster 4 - 1.000 x 2.550 mm
Ab Brüstungshöhe 1.090 mm verglast, in Floatglas 5 mm dick
Sichtelement, Raster 2 - 500 x 2.550 mm
Ab Brüstungshöhe 1.090 mm verglast, in Floatglas 5 mm dick
Tür-Sichtelement, Raster 4 - 1.000 x 2.550 mm
Türflügel mit Glasausschnitt, lichte Öffnung 813 x 1.984 mm, inkl. Metalltürblatt, Türzarge, Drückergarnitur,
vorgerichtet für Profilzylinder (35 / 30 = 65 mm Länge),
DIN-Anschlag nach Absprache
Mineralfaserakustikdecke
Abgehängtes System, Struktur Fresko, Rastermaß 625 x 625 mm, einschl. Abhängematerial und Tragekonstruktion, einschl. Abdeckung mit Spanplatte, P5, 19 mm, Ausführung nicht begehbar
Die Lieferung der Hallenbüros erfolgt als Bausatz in Einzelteilen. Die Lieferkosten innerhalb Deutschland (Festland) sind frei Bordsteinkante im Preis enthalten. Das Abladen der Einzelteile auf Paletten erfolgt bauseits. Die Montage durch unser geschultes Fachpersonal vor Ort erfolgt gegen Aufpreis. Elektroinstallationen gehören nicht zum Montageumfang. Die Einrichtungsgegenstände auf den Bildern gehören nicht zum Lieferumfang.
Das Hallenbüro auf Stahlbau HS4-6545 ist eine 4-seitige modulare Raumlösung aus flexibel kombinierbaren Einzelteilen des System RS 45. Mit Abmessungen von 6,50 x 4,50 m und einer Grundfläche von 29,25 m² bietet das HS4-6545 innerhalb kürzester Montagezeit einen entsprechend nutzbaren Raum.
Das System RS 45 von becker-raumsysteme® ist ein modulares Baukastensystem für die Errichtung von Raumsystemen und Trennwandsystemen für industrielle Anforderungen. Bei Produkten für den Einsatz in der Industrie sind Eigenschaften wie Robustheit, Langlebigkeit und Zuverlässigkeit entscheidend. Seit mehr als 20 Jahren setzen wir das System RS 45 für Anforderungen in Industriebetrieben sowie Lagerhallen ein. Durch seine Robustheit ist das System RS 45 für bauliche Veränderungen in Industriehallen und Fabriken bestens geeignet. Das modulare Baukastensystem lässt sich schadensfrei demontieren und seine Einzelteile können wiederverwendet werden. So ist das System RS 45 beliebig skalierbar und lässt sich den wechselnden Anforderungen in Industriebetrieben anpassen. Mit dem Hallenbüro auf Stahlbau HS4-6545 und einer nutzbaren Raumfläche von 29,25 m² bieten sich weit reichende Möglichkeiten bei der Planung und Erweiterung von Büroflächen innerhalb industrieller Produktionsumgebung.
Zur weiteren Individualisierung kann das Hallenbüro auf Stahlbau HS4-6545 im Konfigurator angepasst werden.
